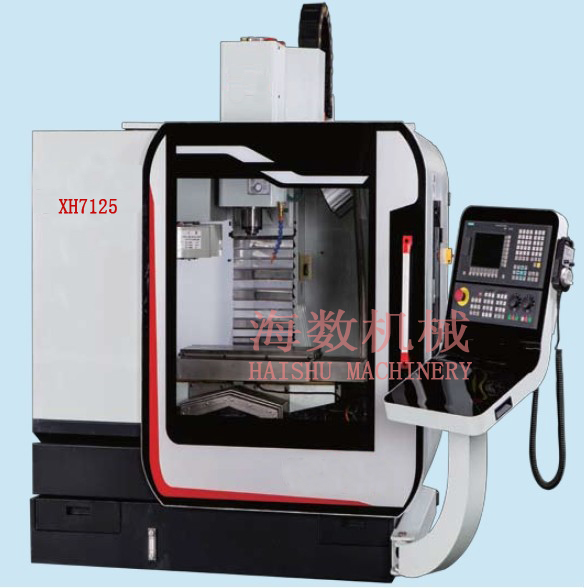

立式加工中心
一、主要技术参数
|
项目 |
单 位 |
XH7125 |
|
工作台行程 X、Y、Z |
mm |
400×250×400 |
|
工作台尺寸 |
mm |
600×250 |
|
T型槽（个数、宽度、间距） |
mm |
|
|
主轴端面至工作台距离 |
mm |
60～460 |
|
主轴中心至立柱导轨面距离 |
mm |
325 |
|
主轴锥孔 |
BT30 | |
|
主轴转速范围 |
r/min |
60～6000 |
|
主轴电机功率 |
kw |
交流伺服3.7 |
|
快速移动速度 X、Y、Z |
m/min |
6 |
|
切削进给速度 X、Y、Z |
mm/min |
2.5～3000 |
|
刀库容量 |
qty |
10 |
|
大刀具尺寸 |
mm |
φ92 |
|
大刀具重量 |
kg |
5 |
|
定位精度 |
mm |
±0.015 |
|
重复定位精度 |
mm |
±0.075 |
|
长×宽×高 |
mm |
1650×1600×2000 |
|
净重 |
kg |
1530 |
二、机床主要配置标配Standard:
1、系 统：西门子808D；
2、主 轴：台湾高速（6000rpm）、精密主轴单元。
3、刀 库：台湾名牌10把斗笠式刀库。
4、丝 杠：台湾精密滚珠丝杠。
5、防 护：不锈钢内防及全外防护。
选配
1、KND-1000Ⅱ，西门子828D
2、数控第四轴。
3、自动排屑系统。
