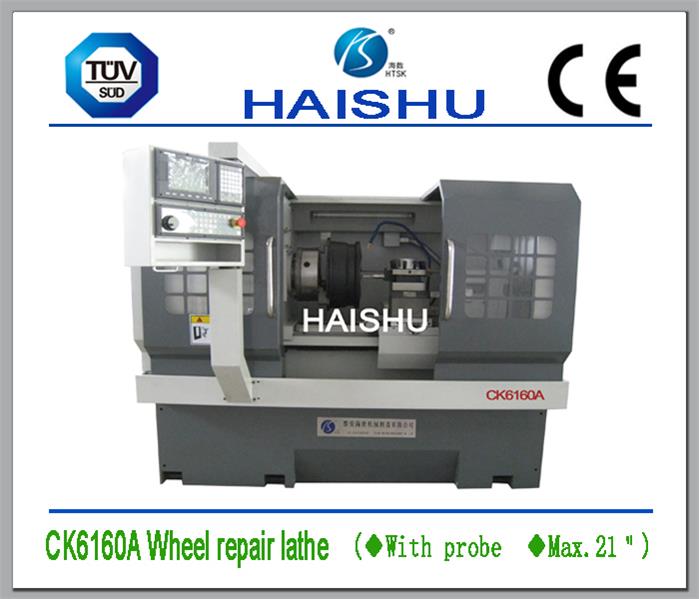

CK6160A毂修复车床
1．技术参数
|
项目名称 |
单位 |
技术参数 |
|
床身上大车削直径 |
Inch |
24”（φ610mm） |
|
加工大轮子直径 |
Inch |
22＂（φ560mm） |
|
工件大加工长度 |
mm |
750 |
|
探头测量方向 |
|
X向、Z向 |
|
标配探针规格 |
mm |
φ3×40，φ6×50 |
|
机床加工精度 |
IT6-IT7 | |
|
表面光洁度 |
um |
Ra0.8~0.1 |
|
主传动形式 |
无级变频调速 | |
|
主轴调速范围 |
rpm |
150~2000 |
|
主电机功率 |
kw |
5.5 |
|
快速移动速度 |
mm/min |
X轴 :5000 Z 轴:8000 |
|
重复精度 |
mm |
X 轴:0.01 Z 轴:0.015 |
|
标准配置 |
4 工位电控刀架 | |
|
重复定位精度 |
mm |
0.008 |
|
车刀刀柄尺寸 |
mm |
25×25 |
|
机床外形尺寸(L×W×H) |
mm |
2110×1495×1820 |
|
机床净重 |
kg |
2000 |
2. 主要特点

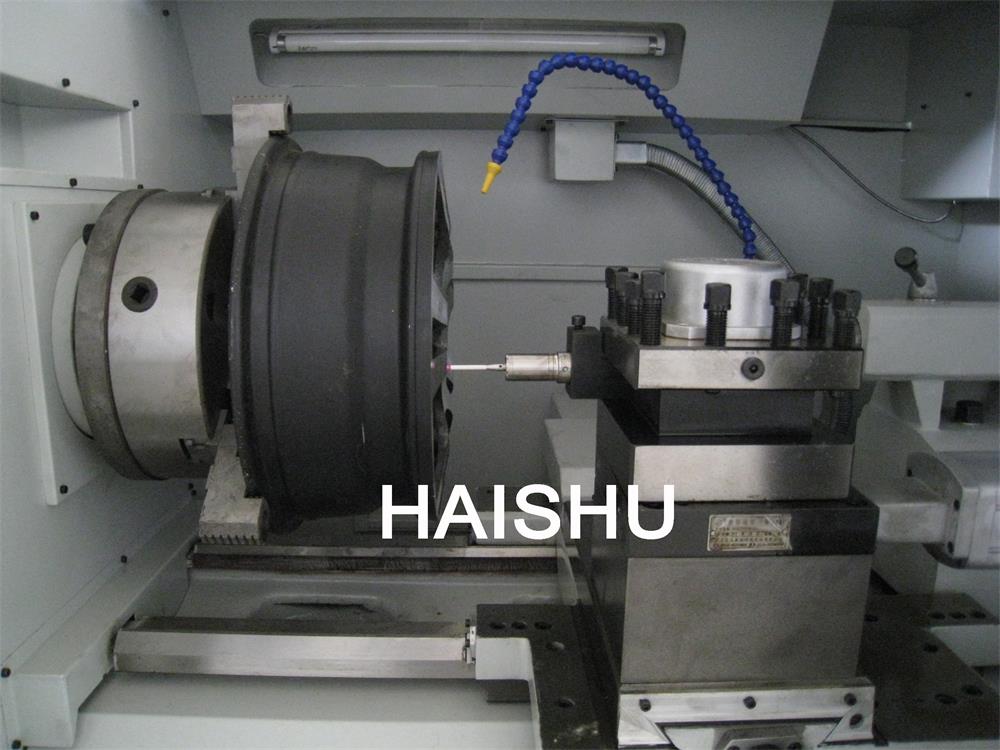

◆实现轮毂表面曲线探测和数据采集；
◆自动按轮毂表面实际曲线进行表面拉丝、精准修复和精光加工；
◆公司自主开发的曲线优化软件，满足多种语言，安装操作更简便；
◆主轴无级变频调速；
◆X / Z 轴伺服驱动；
◆手动自定心卡盘或动力专用卡盘（可选）；

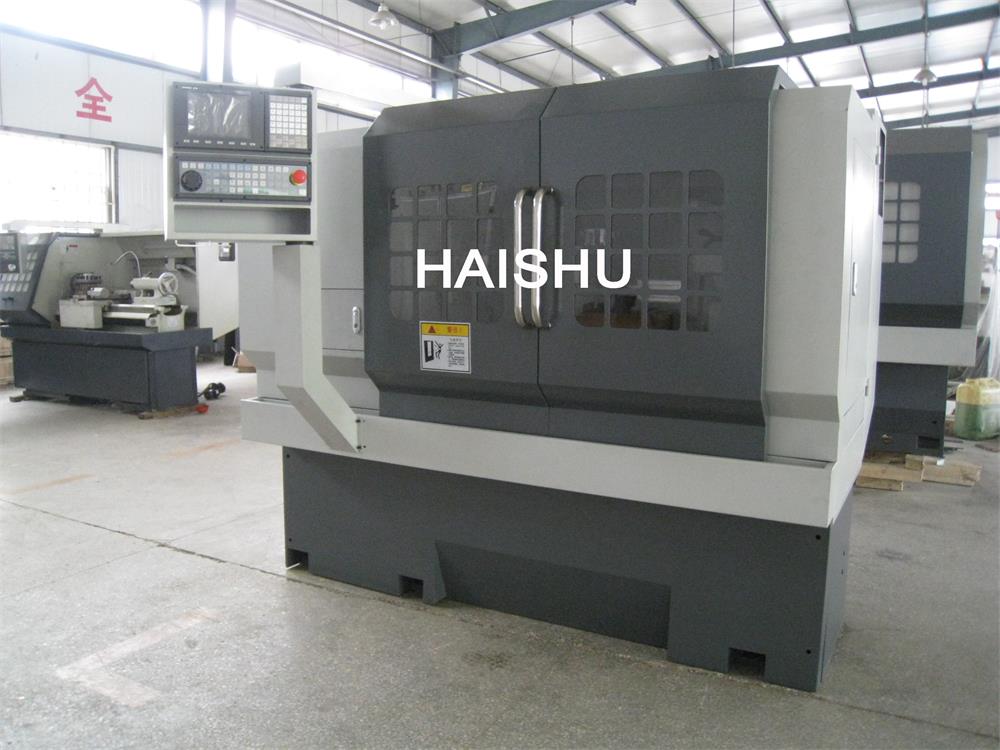

◆机床采用全防护外罩；
◆自动润滑系统。
◆金刚石切削，实现轮毂表面拉丝和精光加工。
3. 用途
◆主要用于轮毂的表面拉丝、精准修复和精光加工；
◆具有数控车床的通用功能。.
