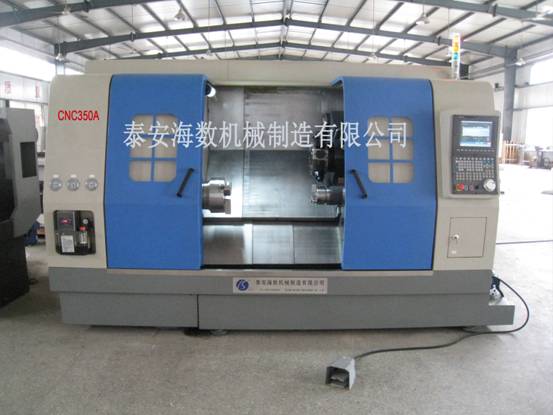

CNC(A)系列双主轴单刀塔数控车削中心
浏览次数:     日期:2015-12-23 16:07:22

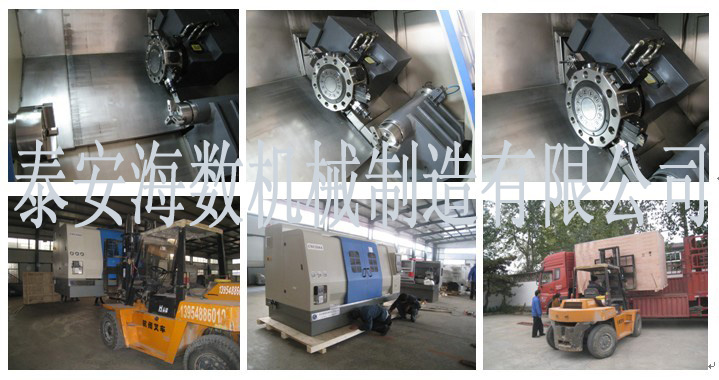

CNCA)系列数控车削中心

CNCASeries CNC turning center

CNCA)系列数控车削中心是泰安海数公司新推出的高端数控机床,并打入美国市场。说明公司产品在质量、性能、功能和配置方面已进入高端领域。欢迎国内外新老客户选购。

CNCA)系列数控车削中心是一种专业加工:轴承;电动机端盖;齿轮用经济、实用型加工机床,一次装夹可以对各类盘零件两端面进行加工成型;双主轴同步相对运动夹持零件,可确保盘类零件的同轴度;产品结构成熟,性能质量稳定可靠,采用10B; 3个进给轴+2个主轴系统;整体式倾斜床身,三轴滚珠直线导轨;12工位双面伺服动力刀塔,它是国内使用量大,覆盖面广的一种数控机床,广泛地应用于汽车、石油、军工等多种行业的机械加工.该系列机床品种规格齐全,可以实现盘类件和短轴类件的内外表面,锥面、圆弧、螺纹、镗孔、铰孔加工,也可以实现非圆曲线加工。根据用户的需求,可选配不同的数控系统和附件。

主要技术参数:

序号

单位

技术参数

CNC150A

CNC250A

CNC350A

CNC450A

CNC550A

1

床身大回转直径

mm

150

250

350

450

550

2

大车削长度

mm

750/1000/1500

3

大车削直径

mm

100

200

300

400

500

4

主轴端部型式及代号

mm

A6

A6

A8

A8

A11

5

液压卡盘1

mm

Φ80

(4)

φ160

(6)

φ200

(8)

φ250

(10)

φ300

(12)

6

液压卡盘2

mm

Φ80

(3)

φ100

(4)

Φ135

(5)

Φ160

(6)

Φ200

(8)

7

主轴前端锥孔锥度

1:20

8

主轴孔径

mm

38

40

50

60

75

9

2-伺服主轴转速范围

rpm

0-4000

10

X/Z/B快移速度

mm/min

40000

11

Cs1Cs2主伺服电机功率

kW

3.7

5.5

7.5

11

15

12

C轴(刀塔动力轴)电机功率

kw

2.2

3.7

3.7

5.5

5.5

13

X/Z轴电机大扭矩

N.m

6

10

10

10

15

14

Y轴行程(可选)

mm

+20/-20

+25/-25

+35/-35

+45/-45

+55/-55

15

B轴(副主轴)电机大扭矩

N.m

10

15

15

15

20

16

电力规格

v

380±10%. 50Hz±1Hz

17

刀塔转位时间(一工位)

s

 1.6(12)

18

刀塔转位重复定位精度

mm

0.005"

19

X轴行程

mm

100

150

200

300

350

20

Z轴行程

mm

1100/1350/1850

21

B(副主轴)行程

mm

1400/1650/2150

22

C轴(刀塔动力轴)高转速

rpm

4000

23

双轴动态对接同轴度

mm

0.004

0.004

0.005

0.005

0.005

24

液压伺服刀塔形式

卧式12工位伺服动力刀塔

25

刀塔油缸夹持力

kg

2350

2350

4240

4240

4524

26

刀塔油压动力源

kg/cm²

30

30

40

40

45

27

动力刀座规格

VDI30 DIN5480

VDI30 DIN5480

VDI40 DIN5480

VDI40 DIN5480

BMT60

-ER32

28

刀杆尺寸

mm

□16×16

□20×20

□20×20

□25×25

□25×25

29

机床重量

kg

3500

4200

5000

6200

7500

30

外形尺寸(长×宽×高)

mm

2700/3000/3500×1650×1900

标准配置:

1、台湾新代数控系统;

2、双伺服主轴单元;

3、双液压中实卡盘;

4、卧式12工位液压伺服动力刀塔;

5、三轴线轨;

6、车削冷却系统;

7、自动润滑系统;

8、全防护系统。

选择配置:

1、发那科系统,西门子系统;

2、增加Y轴;

3、双液压中空卡盘;

4、自动送料机;

5、自动排屑机;

6、自动接件装置;

7、自动防护门;

8、装卸料机器人。
